Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRail
Траверса под несколько труб из профиля WM15 собирается без сварки — нужны болгарка, ключ и канальные гайки. Вот последовательность.
Исполнение:
 | Арт. 1.5.11. Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRail |
Описание
Шаг 1. Решите, нужен ли профиль
Для простого выноса трубы от стены быстрее поставить готовую консоль WM15 от 200 до 600 мм. Профиль берут для траверсы между двумя опорами, рамы или подвеса.
Шаг 2. Выберите исполнение
Обычное помещение — оцинкованная сталь. Сырой подвал или постоянный конденсат — нержавейка AISI 304.
Шаг 3. Раскроите хлыст
Разметьте отрезки так, чтобы из двух метров вышло как можно меньше обрезков. Режьте болгаркой или ножовкой по металлу, снимите заусенцы.
Шаг 4. Закройте срезы
На оцинковке пройдитесь по торцам цинкосодержащей краской. Нержавеющий профиль подкрашивать не нужно.
Шаг 5. Закрепите конструкцию
Притяните отрезок анкерами к стене или перекрытию либо уложите траверсу на готовые консоли.

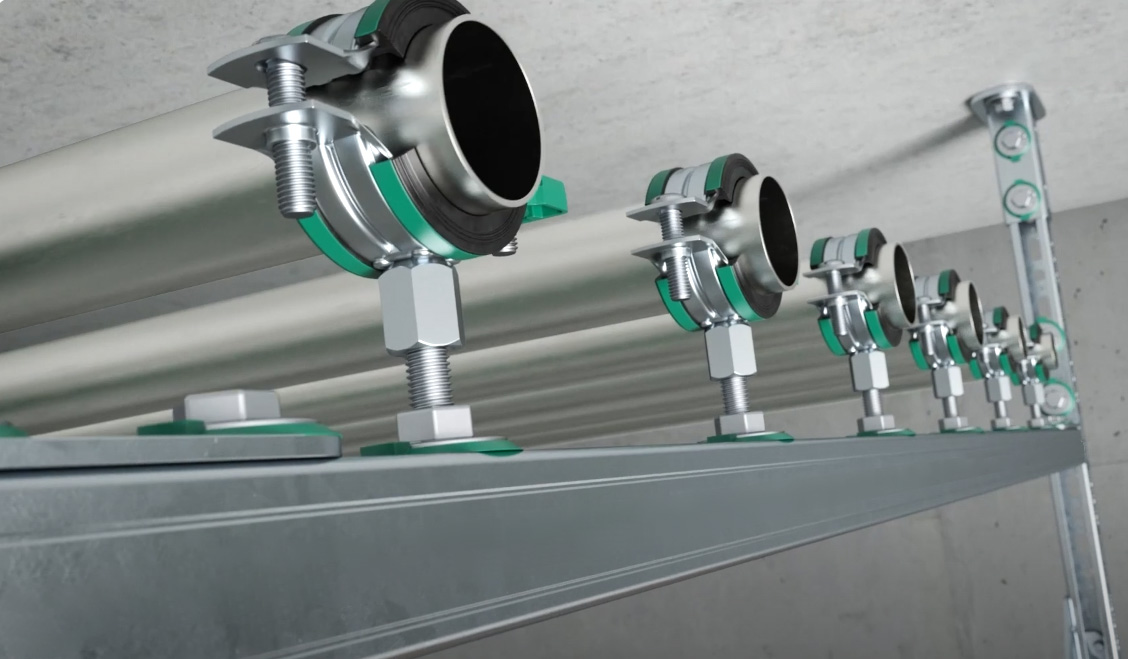

Шаг 6. Расставьте хомуты
Заведите в паз канальные гайки М8 или М10, сдвиньте под трубы, закрепите хомуты на шпильках или болтах.
Нагрузка на узел зависит от пролёта, основания и крепежа — под тяжёлые трубы закладывайте запас.
