Арт: 2.15.4

Кольца металлопластиковых фитингов ⌀16, 20, 26, 32 мм

Меняете участок, переставляете радиатор или сдвигаете отвод — фитинг металлопластиковой трубы Ø16–32 мм придётся собирать повторно. Старые кольца после разборки обычно смяты, поэтому ставьте новые: так стык останется сухим.

Изделие выпускается в следующих вариациях:

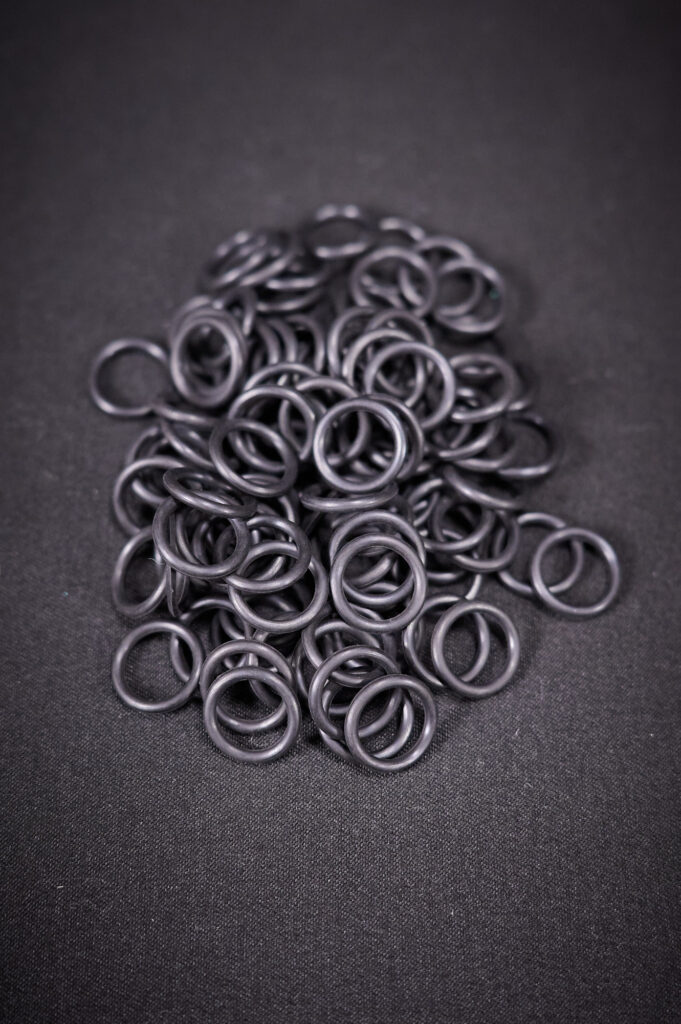

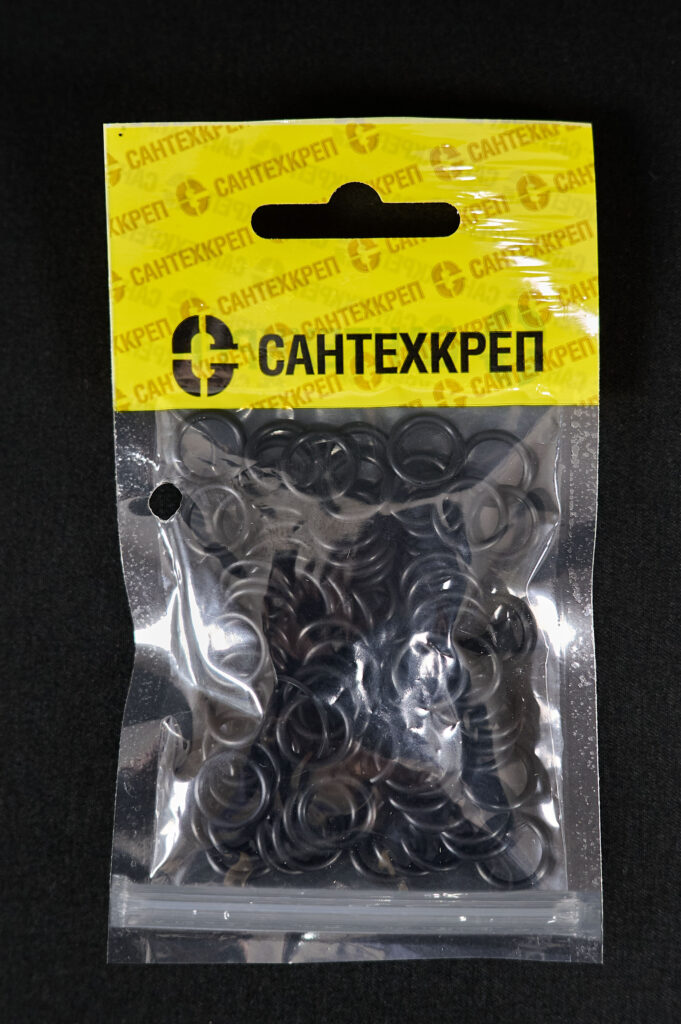

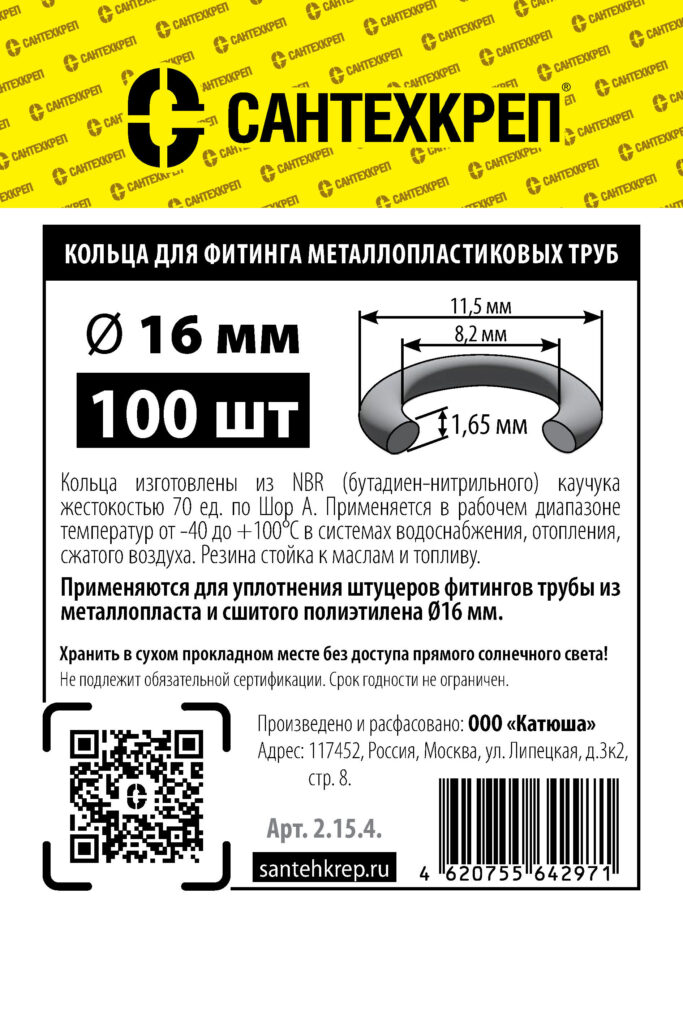

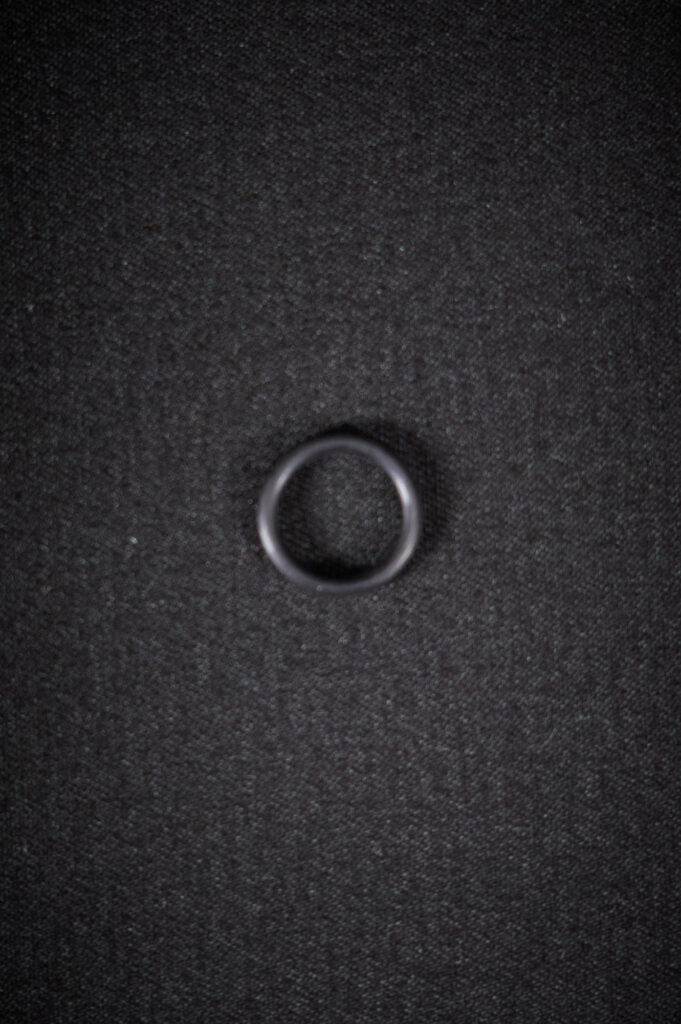

Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Кольцо металлопласта D 16 мм  (8,2*11,5 мм)
Арт. 2.15.4.
Кольцо металлопласта D 16 мм (8,2*11,5 мм)

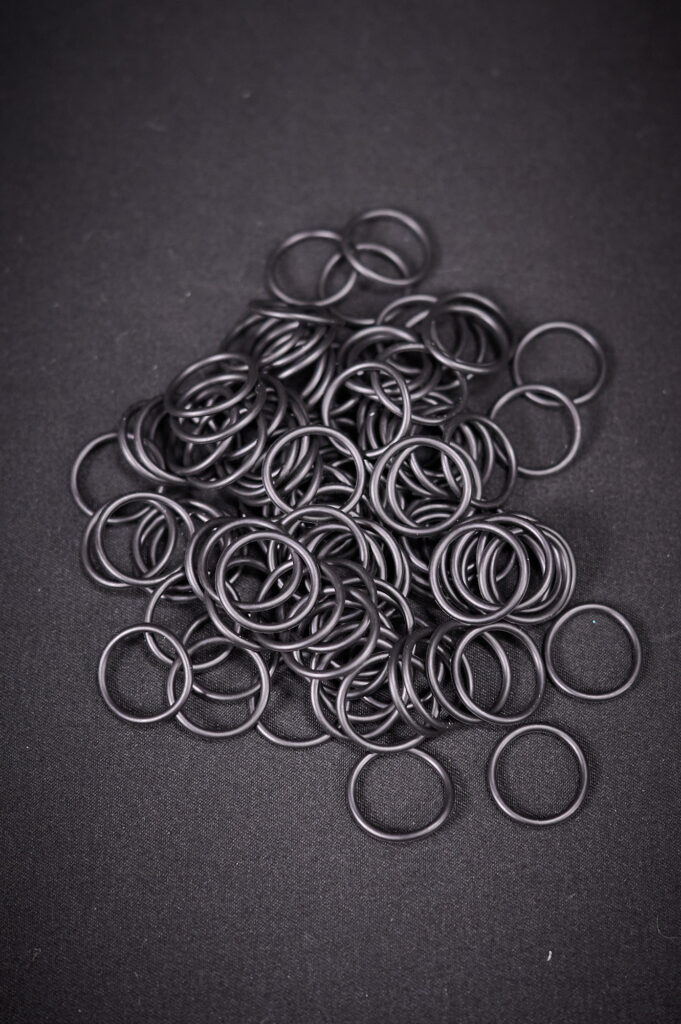

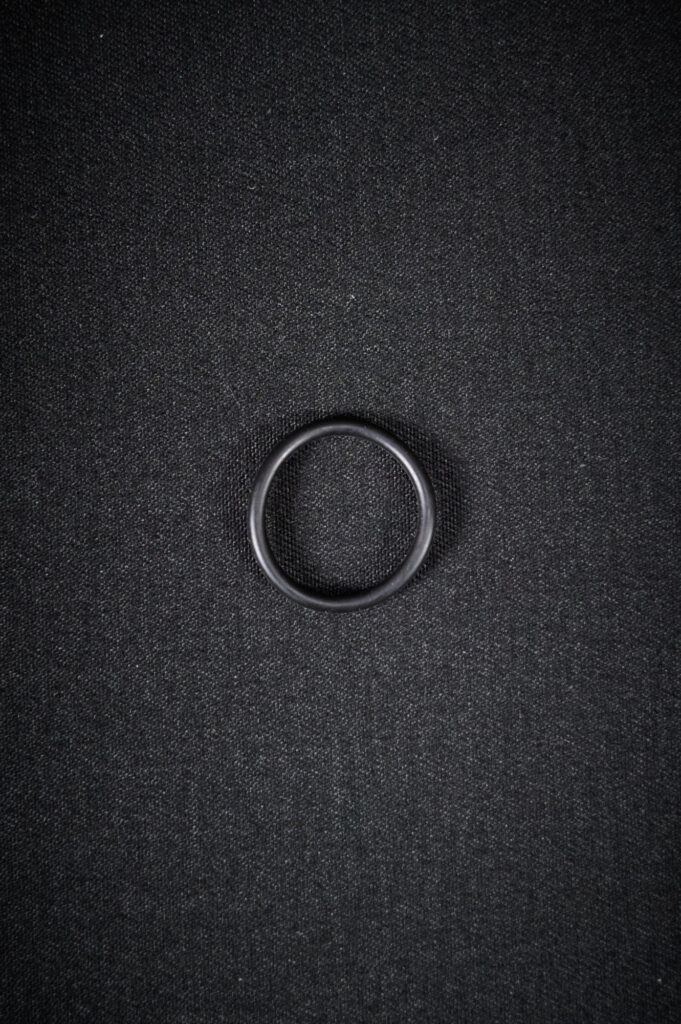

Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Кольцо металлопласта D 20 мм  (13*15,5 мм)
Арт. 2.15.5.
Кольцо металлопласта D 20 мм (13*15,5 мм)

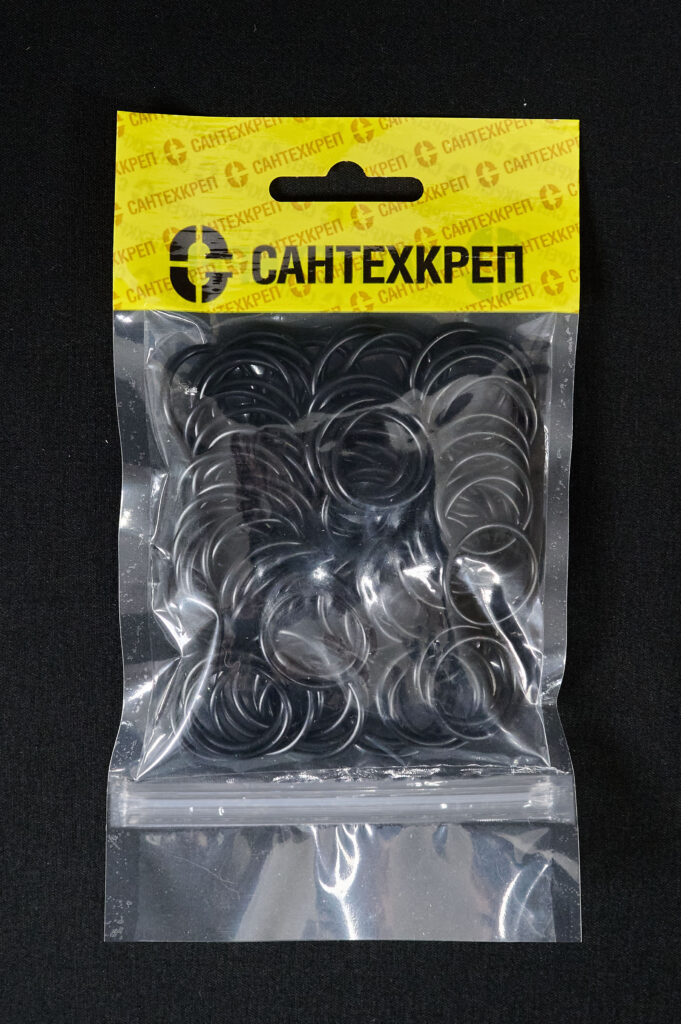

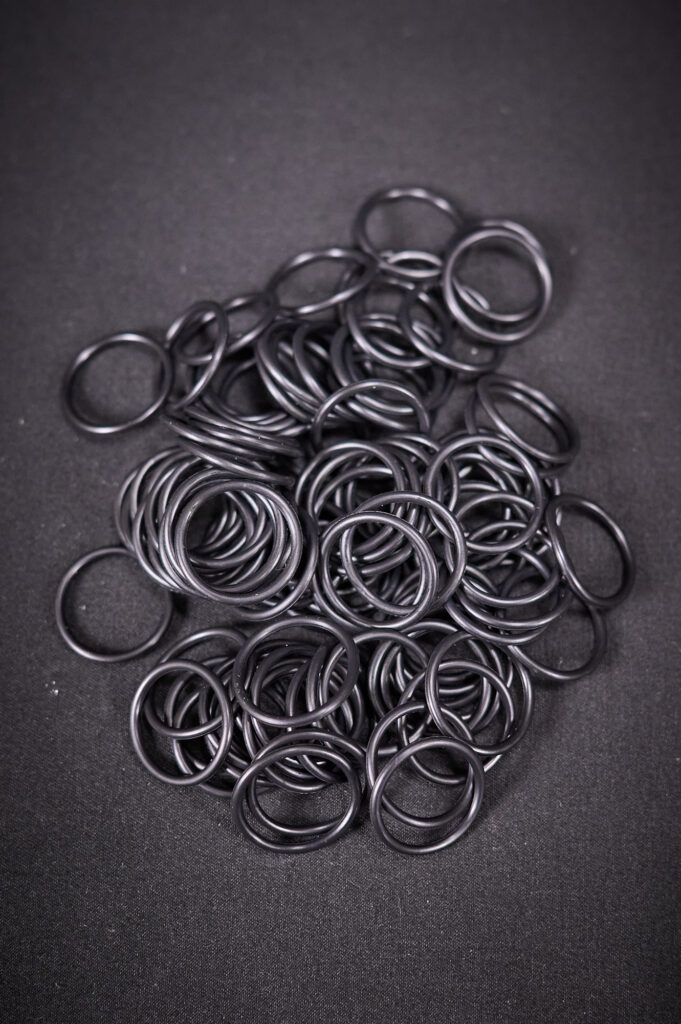

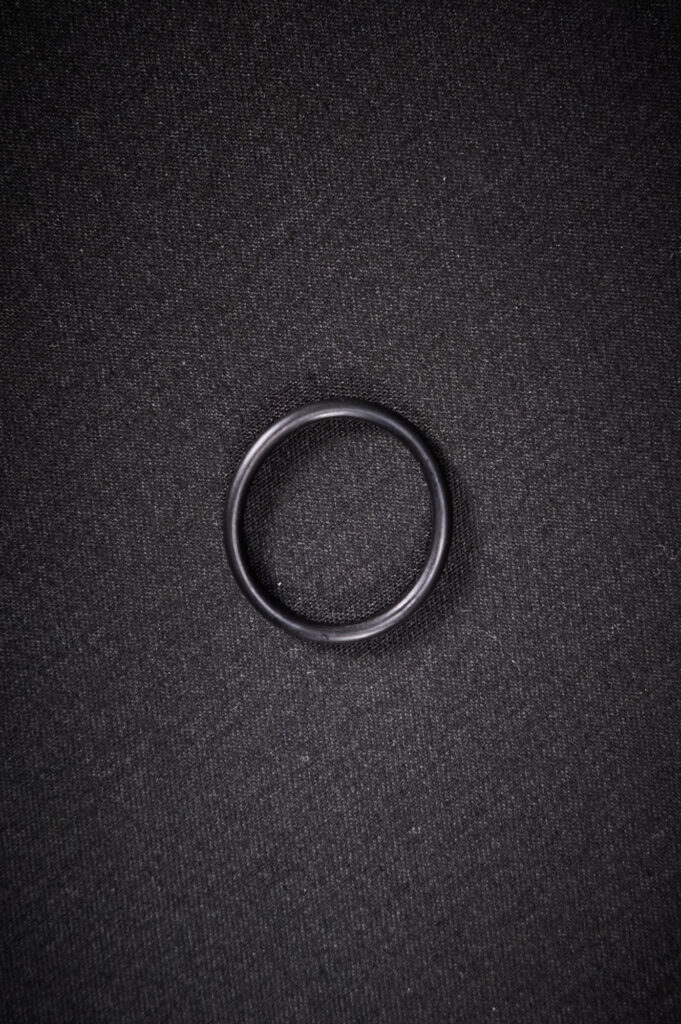

Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Кольцо металлопласта D 26 мм  (17*20,6 мм)
Арт. 2.15.6.
Кольцо металлопласта D 26 мм (17*20,6 мм)

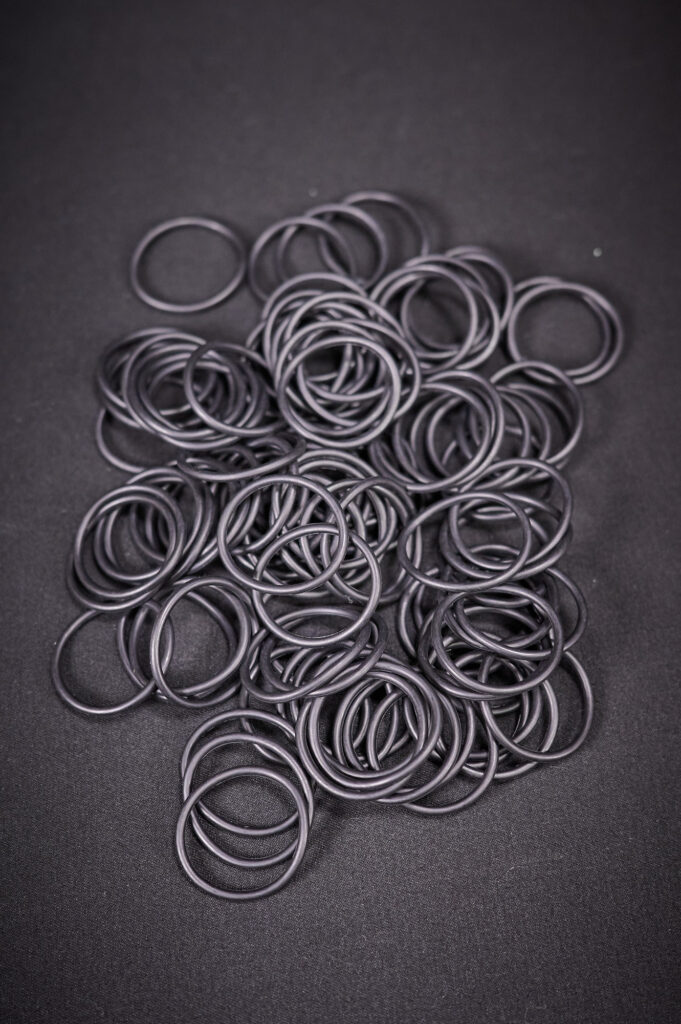

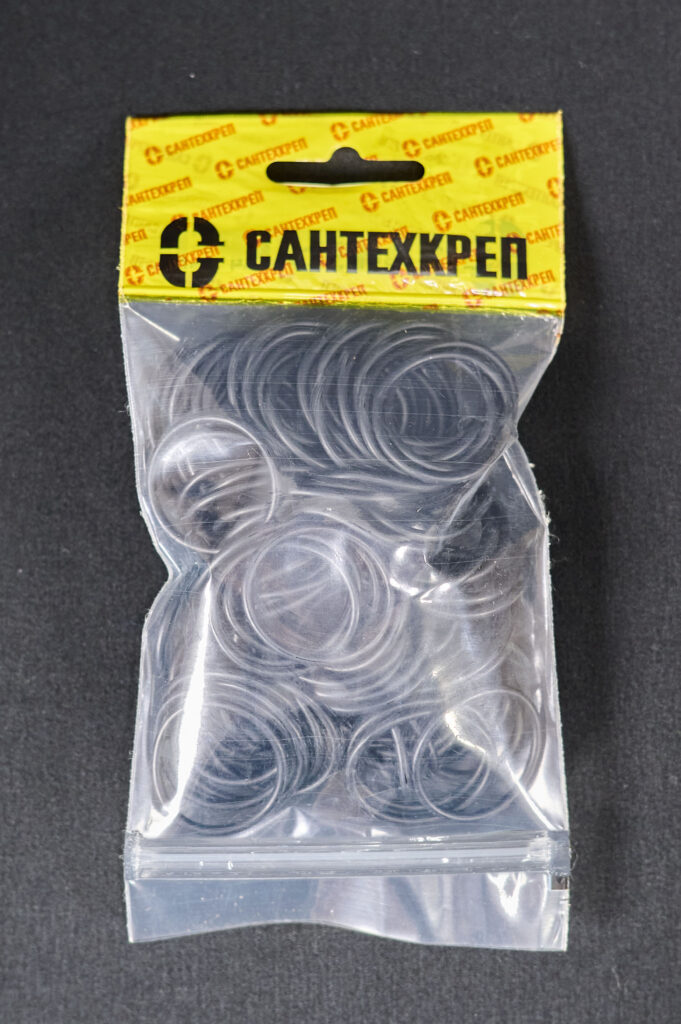

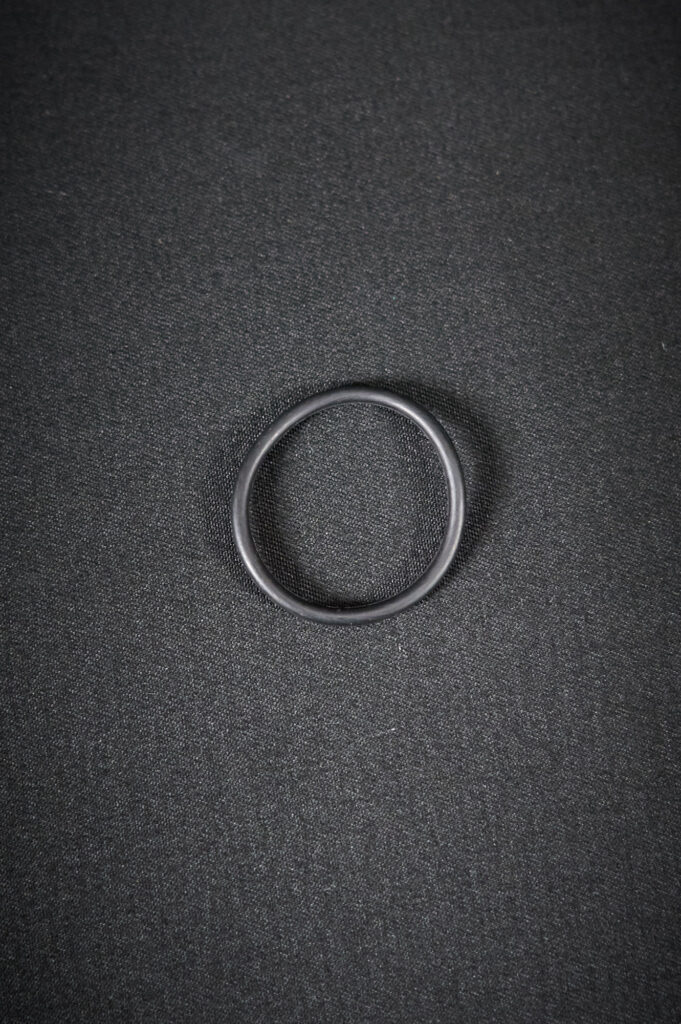

Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Кольцо металлопласта D 32 мм  (22,5*26,5 мм)
Арт. 2.15.7.
Кольцо металлопласта D 32 мм (22,5*26,5 мм)

Описание

Шаг 1. Снимите давление и трубу

Перекройте подачу, откройте ближайший кран, чтобы стравить воду. Отверните гайку фитинга и стяните трубу со штуцера.

Шаг 2. Оцените кольца

Если резина сплющена, надрезана или вылезла из канавки, её меняют. Выковыривать старые кольца лучше без острых предметов — поцарапанная канавка тоже даст течь.

Шаг 3. Возьмите нужный размер

Под трубу 16 мм — кольцо 8,2 × 11,5 мм, под 20 мм — 13 × 15,5, под 26 мм — 17 × 20,6, под 32 мм — 22,5 × 26,5. Толщина шнура у них разная, от 1,25 до 2 мм, и сверять её надо по канавке.

Шаг 4. Подготовьте торец

Пройдите трубу калибратором и снимите внутреннюю фаску. Острая кромка на входе режет резину — это самая частая причина, по которой кольцо портится уже при монтаже.

Шаг 5. Соберите и испытайте

Наденьте кольца ровно, без перекрута, посадите трубу до упора, затяните гайку и дайте давление. Стык должен остаться сухим.

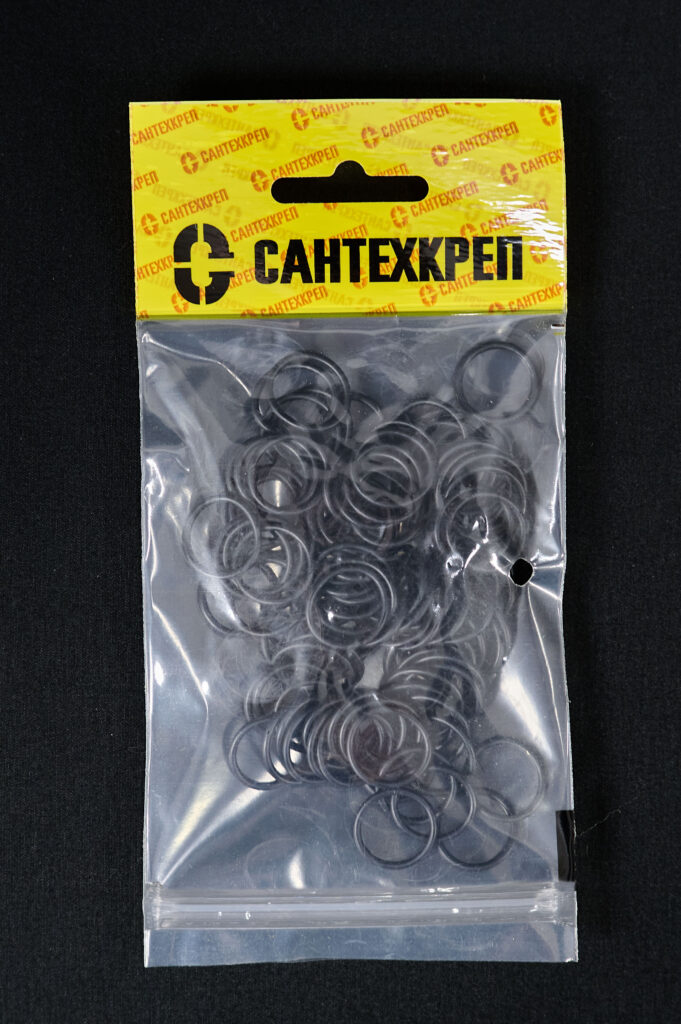

Кольца из NBR, от −40 до +100 °C, по 100 шт. Годятся и для фитингов PEX Ø16–26 мм.
